FBY050 |
m² |
Tabique de placas de yeso laminado, sistema "PLACO". |
26,30€ |
|
Tabique sencillo, sistema Placo Prima "PLACO", (15 + 48 + 15)/600 (48) realizado con una placa de yeso laminado A / UNE-EN 520 - 1200 / 2000 / 15 / con los bordes longitudinales afinados, BA 15 "PLACO" en una cara, y otra placa A / UNE-EN 520 - 1200 / 2000 / 15 / con los bordes longitudinales afinados, BA 15 "PLACO" en la otra cara, atornilladas directamente a una estructura simple autoportante de perfiles metálicos de acero galvanizado formada por canales R 48 "PLACO" y montantes M 48 "PLACO", con una separación entre montantes de 600 mm y una disposición normal "N", banda estanca autoadhesiva, Banda 45 "PLACO", en los canales y montantes de arranque; 78 mm de espesor total. El precio incluye la resolución de encuentros y puntos singulares, pero no incluye el aislamiento a colocar entre los montantes. |
|
Código |
Unidad |
Descripción |
Rendimiento |
Precio unitario |
Importe |
|
1 |
Materiales |
||||
|
mt12plj020a |
m |
Banda estanca autoadhesiva, Banda 45 "PLACO", de espuma de polietileno de celdas cerradas, de 3 mm de espesor y 45 mm de anchura, para la estanqueidad de la base y el aislamiento acústico del perímetro en tabiques y trasdosados de placas. |
0,450 |
0,30 |
0,14 |
|
mt12plp070b |
m |
Canal de perfil de acero galvanizado, R 48 "PLACO", fabricado mediante laminación en frío, de 3000 mm de longitud, 48x30 mm de sección y 0,55 mm de espesor, según UNE-EN 14195. |
0,900 |
0,99 |
0,89 |
|
mt12plp060b |
m |
Montante de perfil de acero galvanizado, M 48 "PLACO", fabricado mediante laminación en frío, de 3000 mm de longitud, 46,5x36 mm de sección y 0,6 mm de espesor, según UNE-EN 14195. |
2,100 |
1,20 |
2,52 |
|
mt12plk010aaead |
m² |

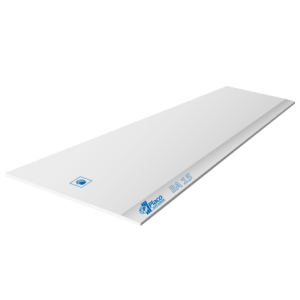

Placa de yeso laminado A / UNE-EN 520 - 1200 / 2000 / 15 / con los bordes longitudinales afinados, BA 15 "PLACO", formada por un alma de yeso de origen natural embutida e íntimamente ligada a dos láminas de cartón fuerte. |
2,100 |
4,45 |
9,35 |
|
mt12plt010a |
Ud |
Tornillo autorroscante TTPC 25 "PLACO", con cabeza de trompeta, de 25 mm de longitud, para instalación de placas de yeso laminado sobre perfiles de espesor inferior a 6 mm. |
22,000 |
0,01 |
0,22 |
|
mt12plt030b |
Ud |
Tornillo autoperforante rosca-chapa, TRPF 13 "PLACO", de 13 mm de longitud. |
4,000 |
0,01 |
0,04 |
|
mt12plj010 |
m |
Cinta microperforada, de papel, "PLACO", para acabado de juntas de placas de yeso laminado. |
1,400 |
0,03 |
0,04 |
|
mt12plm010a |
kg |
Pasta de secado en polvo SN "PLACO"; Euroclase A2-s1, d0 de reacción al fuego, según UNE-EN 13501-1, rango de temperatura de trabajo de 5 a 30°C, para aplicación manual con cinta de juntas, según UNE-EN 13963; para el tratamiento de las juntas de las placas de yeso laminado. |
0,660 |
0,91 |
0,60 |
|
Subtotal materiales: |
13,80 |
||||
|
2 |
Mano de obra |
||||
|
mo053 |
h |
Oficial 1ª montador de prefabricados interiores. |
0,321 |
19,42 |
6,23 |
|
mo100 |
h |
Ayudante montador de prefabricados interiores. |
0,321 |
17,90 |
5,75 |
|
Subtotal mano de obra: |
11,98 |
||||
|
3 |
Costes directos complementarios |
||||
|
% |
Costes directos complementarios |
2,000 |
25,78 |
0,52 |
|
|
Coste de mantenimiento decenal: 1,32€ en los primeros 10 años. |
Costes directos (1+2+3): |
26,30 |
|||
|
Referencia norma UNE y Título de la norma transposición de norma armonizada |
Aplicabilidad(a) |
Obligatoriedad(b) |
Sistema(c) |
|
UNE-EN 14195:2005 |
1.1.2006 |
1.1.2007 |
3/4 |
|
Perfilería metálica para par ticiones, muros y techos en placas de yeso laminado. Definiciones requisitos y métodos de ensayo |
|||
|
UNE-EN 14195:2005/AC:2006 |
1.1.2007 |
1.1.2007 |
|
|
UNE-EN 520:2005/A1:2010 |
1.6.2010 |
1.12.2010 |
3/4 |
|
Placas de yeso laminado. Definiciones, especificaciones y métodos de ensayo. |
|||
|
UNE-EN 13963:2006 |
1.3.2006 |
1.3.2007 |
3/4 |
|
Material de juntas para placas de yeso laminado. Definiciones, especificaciones y métodos de ensayo. |
|||
|
EN 13963:2005/AC:2006 |
1.1.2007 |
1.1.2007 |
(a) Fecha de aplicabilidad de la norma armonizada e inicio del período de coexistencia
(b) Fecha final del período de coexistencia / entrada en vigor marcado CE
(c) Sistema de evaluación y verificación de la constancia de las prestaciones
Pliego de condiciones
|
UNIDAD DE OBRA FBY050: TABIQUE DE PLACAS DE YESO LAMINADO, SISTEMA "PLACO". MEDIDAS PARA ASEGURAR LA COMPATIBILIDAD ENTRE LOS DIFERENTES PRODUCTOS, ELEMENTOS Y SISTEMAS CONSTRUCTIVOS QUE COMPONEN LA UNIDAD DE OBRA. Todo elemento metálico que esté en contacto con las placas estará protegido contra la corrosión. Las tuberías que discurran entre paneles de aislamiento estarán debidamente aisladas para evitar condensaciones. CARACTERÍSTICAS TÉCNICAS Tabique sencillo, sistema Placo Prima "PLACO", de 78 mm de espesor total, con nivel de calidad del acabado estándar (Q2), sobre banda estanca autoadhesiva, Banda 45 "PLACO", colocada debajo de los canales y montantes de arranque, formado por una estructura simple autoportante de perfiles metálicos de acero galvanizado formada por canales R 48 "PLACO" y montantes M 48 "PLACO", con una separación entre montantes de 600 mm y una disposición normal "N", a la que se atornilla una placa de yeso laminado A / UNE-EN 520 - 1200 / 2000 / 15 / con los bordes longitudinales afinados, BA 15 "PLACO" en una cara, y otra placa A / UNE-EN 520 - 1200 / 2000 / 15 / con los bordes longitudinales afinados, BA 15 "PLACO" en la otra cara. Incluso banda desolidarizadora; tornillería para la fijación de las placas; pasta y cinta para el tratamiento de juntas. NORMATIVA DE APLICACIÓN Montaje:
CRITERIO DE MEDICIÓN EN PROYECTO Superficie medida según documentación gráfica de Proyecto, sin duplicar esquinas ni encuentros, siguiendo los criterios de medición expuestos en la norma UNE 92305. CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA DEL SOPORTE. Antes de iniciar los trabajos, se comprobará que están terminadas la estructura, la cubierta y la fachada, estando colocada en ésta la carpintería con su acristalamiento. Se dispondrá en obra de los cercos y precercos de puertas y armarios. La superficie horizontal de asiento de las placas debe estar nivelada y el solado, a ser posible, colocado y terminado, salvo cuando el solado pueda resultar dañado durante los trabajos de montaje; en este caso, deberá estar terminada su base de asiento. Los techos de la obra estarán acabados, siendo necesario que la superficie inferior del forjado quede revestida si no se van a realizar falsos techos. Las instalaciones, tanto de fontanería y calefacción como de electricidad, deberán encontrarse con las tomas de planta en espera, para su distribución posterior por el interior de los tabiques. Los conductos de ventilación y las bajantes estarán colocados. PROCESO DE EJECUCIÓN FASES DE EJECUCIÓN. Replanteo y trazado en el forjado inferior y en el superior de los tabiques a realizar. Colocación de banda de estanqueidad y canales inferiores, sobre solado terminado o base de asiento. Colocación de banda de estanqueidad y canales superiores, bajo forjados. Colocación y fijación de los montantes sobre los elementos horizontales. Corte de las placas. Fijación de las placas para el cierre de una de las caras del tabique. Fijación de las placas para el cierre de la segunda cara del tabique. Replanteo de las cajas para alojamiento de mecanismos eléctricos y de paso de instalaciones, y posterior perforación de las placas. Tratamiento de juntas. CONDICIONES DE TERMINACIÓN. El conjunto quedará monolítico, estable frente a esfuerzos horizontales, plano, de aspecto uniforme, aplomado y sin defectos. CONSERVACIÓN Y MANTENIMIENTO. Se protegerá frente a golpes. Se evitarán las humedades y la colocación de elementos pesados sobre las placas. CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO Se medirá la superficie realmente ejecutada según especificaciones de Proyecto, sin duplicar esquinas ni encuentros, siguiendo los criterios de medición expuestos en la norma UNE 92305. CRITERIO DE VALORACIÓN ECONÓMICA El precio incluye la resolución de encuentros y puntos singulares, pero no incluye el aislamiento a colocar entre los montantes. |
||||||||||||||||||||
Residuos generados
|
Código LER |
Tipo |
Peso (kg) |
Volumen (l) |
|
17 04 05 |
Hierro y acero. |
0,064 |
0,030 |
|
17 08 02 |
Materiales de construcción a partir de yeso distintos de los especificados en el código 17 08 01. |
0,869 |
0,869 |
|
Residuos generados: |
0,933 |
0,899 |
|
|
17 02 03 |
Plástico. |
0,037 |
0,062 |
|
Envases: |
0,037 |
0,062 |
|
|
Total residuos: |
0,970 |
0,961 |
